Prenaponska zastita, LTE Filter,diplekseri, RF atenuatori i pribor

Televes asortiman proizvoda obuhvata filtere i dipleksere za različite namene: potisni trapas filtar, LTE filtar, dilekseri SAT IF/RTV KDS opsega, KDS diplekseri povratnog i direktnog smera, skretnice za sabiranje više frekventnih opsega. Prenaponska zastita 90Vdc namenjena za KDS pojačavače, TV i SAT antene ..

Prenaponska zaštita (Surge arrester)

Televes ref.4947/USS 3000

Zaštita uređaja u KDS, ZAS i SAT sistemima od prenapona uzrokovanog atmosferskim pražnjenjem. Povezuje se na koaksijalnom kablu preko F konektora iza zemaljskih ili satelitskih antena kao i neposredno pre ulaza u KDS pojačavač. Zaštita od prenapona do 90 Vdc. Vrlo malo unešeno RF slabljenje 0,1dB. Pogodan za upotrebu u frekventnom opsegu od 0-3GHz. Uputstvo za povezivanje i tehničke specifikacije (0,2Mb eng.) Televes ref.4947



Potisni notch filteri (treps filteri)

Televes potisni filter ref.4162 omogućava potiskivanje 1 ili 2 UHF kanala. Filter se podešava sa dva trimera, i obezbeđuje veliko potiskivanje neželjenog kanala. Filter se povezuje IEC konektorima.

Televes potisni filter ref.4007 poseduje 1 trimer za podešavanje frekvencije u UHF opsegu i omogućuava potiskivanje jednog kanala. Povezivanje je sa F konektorima..



Referenca Podešavanje
(broj trimera)
Broj kanala Potiskivanje (dB)
4162 2 1 / 2 1 kanal (>35)
2 kanala (15-20)
4007 1 1 >15

Detaljnije karakteristike: Potisni i LTE filtri (pdf 140KB srp)



LTE filter LTE filteri za eliminaciju 4G i 5G signala

Da bi se postojeći i novi RTV, ZAS sistemi obezbedili za nesmetano funkcionisanje u okruženju 4G/5G LTE mobilnih mreža/signala, neophodno je potisnuti mobilne signale u opsegu 790-862MHz/ 700-862 MHz. Ovo se može odraditi ili zamenom postojećih širokopojasnih antena i opreme sa opremom koja je LTE ready ili postavljanjem LTE filtera na ključnim tačkama u sistemu (što je mnogo ekonomičnije rešenje). Takođe, KDS sistemi koji su realizovani jeftinim koaksijalnim kablovima i razdelnicima i spiterima loše oklopljenosti u 4G a posebno 5G okruženju mogu imati probleme u ispravnom funkcionisanju. Iz ponude izdvajamo samo dva Televes LTE filtra ref.403401 i ref.403301 ("microcavities" i "High Q" rezonantni elementi) za eliminaciju 4G zračenja. U asorimanu je kompletna gama LTE filtera... Lista proizvoda Televes 2019 (international product guide) pdf 26MB, eng

Referenca Slabljenje Slabljenje 793-862MHz
403401 1dB (47-790MHz) >25
403301 0,5dB (5-790MHz) >40

Detaljnije karakteristike za neke filtere : Potisni i LTE filtri (pdf 140KB srp)



Diplekseri

Diplekseri (kombajneri) služe za sabiranje ili razdvajanje različitih opsega RTV SAT i Docsis internet signala. Televes diplekseri sadrže visoko kvalitetne filtere koji obezbeđuju kvalitetnu obradu signala. Najčešće su potrebni RTV-SAT diplekser (za sabiranje ili razdvajanje SAT i RTV/ZAS/KDS signala) u SMATV instalacijama i diplekseri povratnog smera (5-65MHz / 87-2150MHz) u KDS instalacijama.

Referenca Opis

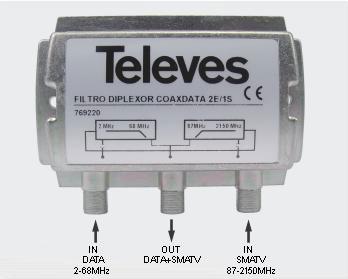

769220 Diplekser za odvajanje povratnog i derktnog smera u KDS sistemima.
7452 Diplekser/kombajner za sabiranje SAT i RTV signala, i distribuciju kroz jedan kabl.
4000 Filterska skretnica / diplekser za sabiranje dva UHF pravca

Detaljnije karakteristike: Diplekseri i atenuatori  (pdf 100KB srp)
